R1EX24016A 是瑞薩電子一款基于先進MONOS（Metal-Oxide-Nitride-Oxide-Silicon）存儲器技術的16Kb EEPROM，專為高速、低功耗和高可靠性設計。瑞薩電子代理商-深圳市中芯巨能電子有限公司為您提供R1EX24016A ：技術參數詳解、引腳圖、典型應用電路圖及訂購料號。

R1EX24016A 技術參數詳解

電源范圍

R1EX24016A支持單電源供電，電壓范圍為 1.8V至5.5V，兼容3.3V和5V系統，便于集成到現有設計中，無需額外電平轉換電路。

I2C接口與時鐘頻率

采用雙線串行接口（I2C），最高支持 400kHz 時鐘頻率，確保在高速數據傳輸需求下仍能保持穩定通信。I2C總線的簡單性和廣泛支持性使其成為眾多嵌入式系統的首選接口。

功耗管理

待機模式：最大電流消耗僅為 2.0 μA

讀取操作：最大電流 1.0 mA

寫入操作：最大電流 3.0 mA

這種低功耗特性使得R1EX24016A非常適合電池供電或?qū)拿舾械膽?yīng)用場景。

頁面編程與寫入周期

具備 16字節/頁 的自動頁面寫入功能，有效縮短了批量數據寫入時間。寫入周期時間為 5ms，確保快速響應并提高系統效率。耐用性方面，在 25°C條件下可承受超過1,000k次寫入循環，滿足長期使用需求。

數據保留與溫度范圍

數據保留能力在 25°C下可達100年以上，保證了數據的長期穩定性。工作溫度范圍為 -40°C至+85°C，適用于廣泛的工業環境。

封裝選項

提供 SOP 8引腳 和 TSSOP 8引腳 兩種封裝形式，便于PCB布局優化。卷帶包裝規格分別為：

TSSOP 8引腳：每卷 3,000顆IC

SOP 8引腳：每卷 2,500顆IC

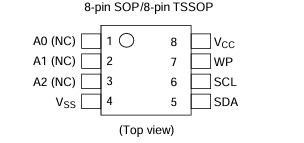

R1EX24016A 引腳圖

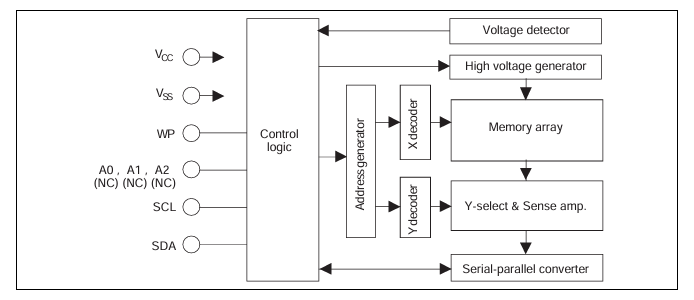

R1EX24016A 典型應用電路圖

R1EX24016A 應用案例

工業電機控制系統

R1EX24016A可用于配備以太網的9軸工業電機控制系統中，作為關鍵參數存儲單元。該系統集成了MPU和MCU，用于實時監控和控制，確保高精度、高效率的電機運行。EEPROM在此應用場景中的作用是保存校準數據、配置參數及故障日志，確保系統重啟后能迅速恢復到上次狀態。

千兆工業以太網SoM

在千兆工業以太網模塊系統中，R1EX24016A可用于存儲網絡配置信息、固件映像等關鍵數據。其高速I2C接口和低功耗特性有助于減少系統整體能耗，同時提升數據傳輸效率。

自動光學檢測（AOI）系統

AOI系統要求高速數據處理能力和低延遲通信。R1EX24016A能夠存儲圖像處理算法參數、缺陷數據庫等信息，配合Wi-Fi 6 MPU實現高效的數據交換與存儲管理。

無線電子游戲桌

在無線電子游戲桌設計中，R1EX24016A可用于存儲用戶偏好設置、游戲進度等數據。其小尺寸封裝和低功耗特點使其易于集成到緊湊型設備中，同時不影響用戶體驗。

R1EX24016A 設計建議與注意事項

I2C總線布局：盡量縮短SCL和SDA信號線長度，避免交叉走線，以減少噪聲干擾。

去耦電容：靠近VCC引腳放置100nF陶瓷電容，降低電源波動對芯片的影響。

寫保護引腳（WP）：若需防止意外寫入，可通過硬件方式將WP引腳接地或接高電平。

溫度補償：對于極端溫度環境下應用，考慮增加溫度補償措施，如加熱片或散熱片，確保工作溫度處于規定范圍內。

R1EX24016A 訂購料號

R1EX24016ASAS0I#S0

R1EX24016ASAS0I#U0

R1EX24016ATAS0I#S0

R1EX24016ATAS0I#U0
