NCS21671 是安森美一款高性能電壓輸出型電流檢測放大器，專為高邊和低邊電流監測應用設計。該器件采用零漂移斬波穩定架構，提供25、50、100和200 V/V四種固定增益選項，支持寬輸入共模電壓范圍與低壓單電源工作，適用于電池管理、電源系統監控及便攜式設備中的精密電流測量。來自全球授權安森美代理商、原廠貨源-深圳市中芯巨能電子有限公司為您提供NCS21671：核心參數詳解、典型應用、PCB布局建議及現貨供應。

NCS21671核心參數詳解

NCS21671的關鍵優勢在于其高精度與寬動態工作能力：

輸入共模電壓范圍：-0.1 V 至 40 V，獨立于電源電壓，支持高邊和低邊檢測拓?fù)洹?/p>

電源電壓范圍：1.8 V 至 5.5 V，兼容1.8 V、3.3 V和5 V系統，適用于低功耗MCU或FPGA供電環境。

超低失調電壓：最大±25 μV（室溫），溫漂典型值<0.05 μV/°C，顯著降低小信號測量誤差。

低靜態電流：最大40 μA，適合電池供電或待機模式下的持續監測應用。

得益于零漂移架構，NCS21671可在10 mV滿量程壓降下實現精確電流檢測，無需額外放大或校準，有效提升信噪比并降低功耗。

功能特性與系統集成優勢

1. 使能引腳（EN）

器件集成使能控制引腳，在關斷模式下將電源電流和輸入引腳漏電流降至可忽略水平（<10 nA），支持系統級節能設計。該功能特別適用于周期性采樣或休眠喚醒架構，如電池充放電管理系統中的間歇性電流監測。

2. 集成輸入濾波引腳

提供兩個專用引腳（RF1、RF2），用于連接外部RC濾波網絡，簡化輸入端EMI濾波設計。通過合理配置電阻與電容值，可有效抑制開關電源引入的高頻噪聲，同時避免相位延遲影響穩定性。

3. 固定增益與高帶寬

固定增益設計消除外部增益電阻帶來的誤差與溫漂問題。增益誤差典型值<0.1%，增益溫漂<5 ppm/°C。小信號帶寬達200 kHz（G=200時），支持快速瞬態電流檢測，如電機啟動、負載切換等動態工況。

NCS21671典型應用電路及應用框圖

高邊電流檢測

在電池充放電管理中，NCS21671可連接在電源正極與負載之間，檢測充電/放電電流。其寬共模電壓能力允許其在40 V系統中直接使用，無需電平轉換或隔離器件。輸出電壓與檢測電流成正比：

其中G為增益（如200 V/V），RSHUNT可低至毫歐級。下圖是NCS21671高邊電流檢測應用原理圖示例

低邊電流檢測

在接地路徑中串聯檢測電阻時，NCS21671仍能可靠工作，即使共模電壓接近-0.1 V（地以下），也能避免輸入級飽和。

NCS21671封裝與布局建議

1、NCS21671提供兩種小型封裝：

SC70-6：2.0 mm × 1.25 mm，適用于空間受限設計

Micro10 (DFN-10)：2.1 mm × 2.1 mm，具備更好熱性能與EMI抗擾度

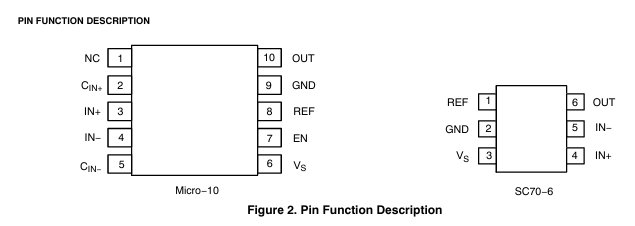

下圖是NCS21671引腳圖

2、PCB設計建議：

使用四端（Kelvin）連接方式連接檢測電阻，避免走線電阻引入誤差

濾波電阻應緊靠器件引腳，電容接地端采用星型接地

避免電源與檢測路徑平行走線，減少耦合噪聲

NCS21671應用領域

NCS21671廣泛應用于電池充放電管理、電源系統監控、電機控制和物聯網終端設備。其超低失調、寬共模范圍和低功耗特性，使其成為需要長期穩定、高精度電流測量系統的理想選擇。在電池管理系統中，它可實現對微小充放電電流的精確捕捉；在工業電源中，可用于過流保護和負載診斷；在便攜設備中，則有助于延長續航并提升能效管理精度。

NCS21671訂購料號

NCS21671DM025R2G

NCS21671DM050R2G

NCS21671DM100R2G

NCS21671DM200R2G

NCS21671SQ025T2G

NCS21671SQ050T2G

NCS21671SQ100T2G

NCS21671SQ200T2G

現貨供應，100%原廠原裝正品，一片起訂，滿足您從研發到批量生產的所有大小批量采購需求。為終端制造企業提供選型指導+樣片測試等服務，如需產品規格書、樣片測試、采購、BOM配單等需求，請加客服微信：13310830171。24小時采購熱線：133-1083-0171。
