MAX96717是ADI亞德諾的一款車規級GMSL2（Gigabit Multimedia Serial Link 2）串行器，專為高分辨率車載攝像頭系統設計。來自全球授權ADI代理商、原廠貨源-深圳市中芯巨能電子有限公司為您提供MAX96717：詳細參數詳解、引腳圖、典型應用電路圖及現貨供應。

MAX96717詳細參數詳解

核心功能與接口

視頻輸入：集成四通道MIPI CSI-2 v1.3接收端口，兼容D-PHY v1.2標準，每通道最高支持2.5 Gbps速率，可處理8MP @ 40fps等高帶寬視頻流。

串行鏈路性能：

正向鏈路速率：固定3 Gbps 或 6 Gbps；

反向鏈路速率：187.5 Mbps，用于回傳控制、狀態和傳感器數據；

最大插入損耗：19.5 dB @ 1.5 GHz（3Gbps）、21.0 dB @ 3 GHz（6Gbps），支持長距離可靠傳輸。

自動信道適應：內置自適應均衡技術，可動態補償因電纜老化、溫度變化或制造差異引起的信號衰減。

嵌入式控制與通信

MAX96717通過“隧道模式”在GMSL鏈路中復用多種控制接口，實現SoC與遠程外設的無縫連接：

雙I2C/UART直通通道：支持主控端訪問攝像頭模組上的圖像傳感器、IMU、LED驅動器等外設；

SPI主接口：可用于配置本地或遠程設備；

16個可編程GPIO：支持中斷、電平觸發、PWM輸出等功能，延遲低至微秒級，適用于精確幀觸發或PTZ控制；

內置10位ADC與溫度傳感器：用于監測電源電壓、板溫等關鍵參數，支持遠程診斷。

所有寄存器可通過本地I2C/UART接口或由匹配解串器經反向鏈路進行編程，便于系統調試與固件更新。

創新技術：無需晶振的RoR時鐘架構

MAX96717支持反向參考時鐘（Return of Reference, RoR）功能，即由解串器端通過反向通道提供穩定參考時鐘（如27 MHz），供串行器及圖像傳感器使用。該特性帶來以下優勢：

省去攝像頭端晶體振蕩器，降低BOM成本與PCB面積；

提高系統可靠性（減少有源器件數量）；

避免多時鐘源間 skew 問題，提升同步精度；

支持圖像傳感器參考時鐘輸出，簡化時鐘樹設計。

數據完整性與功能安全

為滿足汽車功能安全要求，MAX96717符合ASIL-B等級標準，集成多項安全機制：

前向糾錯（FEC）：采用RS碼保護前向視頻與控制數據；

CRC校驗：對側通道和視頻數據均提供CRC保護；

端到端數據完整性：在隧道模式下通過CRC確保數據從源到目的地無誤；

上電自檢（Power-On Self-Test, POST）：驗證內部邏輯與存儲器功能；

并發側通道支持實時設備配置與故障上報。

封裝與工作條件

采用5 mm × 5 mm、0.5 mm間距TQFN側面可濕封裝，符合AEC-Q100 Grade 2標準，工作結溫范圍為-40°C至+105°C，適用于嚴苛的車載環境。建議在布局時將裸焊盤良好接地，并配合大面積鋪銅以優化散熱。

MAX96717引腳圖

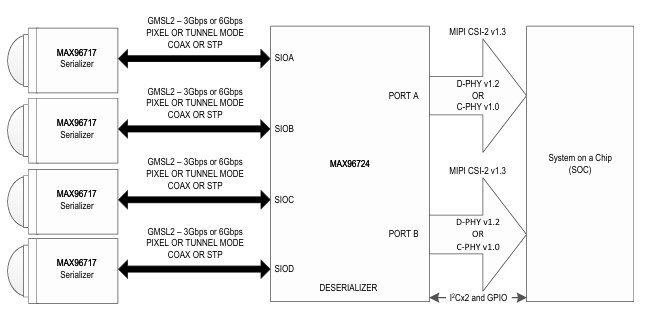

MAX96717典型應用電路圖

MAX96717應用領域

8MP @ 40fps前視ADAS攝像頭

環視系統（SVS）魚眼攝像頭

駕駛員監控系統（DMS）

后視攝像頭（RVC）

多攝像頭同步采集系統（如自動泊車）

MAX96717設計建議

輸入端需配置100Ω差分阻抗匹配與AC耦合電容；

推薦使用低損耗同軸電纜（如RG178）或STP線纜；

RoR模式下，確保解串器端時鐘源具備低抖動與高穩定性。

MAX96717訂購料號

MAX96717RGTJ/V+

MAX96717FGTJ/V+

MAX96717FGTJ/VY+

MAX96717KATJ/VY+

MAX96717FGT/V+CUQ

MAX96717FG/VY+TCUQ

MAX96717FGTJ/VY+T

MAX96717FG/VY+CUQ

MAX96717GTJ/VY+

MAX96717GT/VY+CUQ

MAX96717GTJ/VY+T

MAX96717RGTJ/V+T

MAX96717FGTJ/V+T

MAX96717KA/VY+TCUQ

MAX96717KA/VY+CUQ

MAX96717GT/VY+TCUQ

MAX96717FGT/V+TCUQ
