LTM4702 是 Analog Devices 推出的一款高集成度、超低噪聲的 8A 降壓型 μModule? 穩壓器，采用緊湊的 6.25 mm × 6.25 mm × 5.07 mm BGA 封裝，內部集成了 PWM 控制器、功率 MOSFET、電感及補償元件，構成完整的電源解決方案。；來自全球授權ADI代理商、原廠貨源 - 深圳市中芯巨能電子有限公司為您提供LTM4702 技術參數詳解、引腳圖、典型應用電路及訂購料號。

LTM4702 技術參數詳解

輸入/輸出特性與基本配置

LTM4702 支持 3 V 至 16 V 的寬輸入電壓范圍，適用于單節或多節鋰電池、12 V 中間母線等多種供電場景。其輸出電壓可在 0.3 V 至 5.7 V 范圍內通過單個電阻編程設定，無需額外反饋網絡調整增益，確保在整個輸出范圍內具有統一的環路響應特性。

得益于精密基準和誤差放大器設計，在全線路、負載和溫度范圍內，最大總直流輸出電壓誤差控制在 ±1.5% 以內，滿足高精度模擬和射頻供電需求。

低噪聲與低EMI架構

LTM4702 基于 Silent Switcher 技術，通過優化內部布局和集成熱環路旁路電容，最小化高頻開關回路面積，有效抑制電磁干擾（EMI）。其輻射噪聲遠低于 CISPR 22/EN 55022 Class B 限值，適用于對 EMI 敏感的通信和測量設備。

更關鍵的是，該器件采用超低噪聲專用架構，特別優化了低頻段（<100 kHz）噪聲性能。在 10 Hz 至 100 kHz 頻帶內，典型輸出電壓噪聲僅為 8 μV RMS，優于多數 LDO 穩壓器，使其成為為 RF 前端（如 VCO、PLL、LNA）、高速 ADC/DAC 及精密傳感器供電的理想選擇。

開關頻率與動態性能

開關頻率可在 300 kHz 至 3 MHz 范圍內通過外部電阻調節，并支持外部時鐘同步，便于系統級頻率規劃以避免敏感頻段。電流模式控制架構提供快速瞬態響應，在負載階躍變化時可迅速調整占空比，維持輸出電壓穩定。

器件支持強制連續導通模式（FCM），即使在輕載條件下也保持恒定開關頻率，避免頻率跳躍引起的噪聲調制問題，適用于對頻譜純凈度要求高的應用。

高級功能與可擴展性

多相并聯均流：通過 TRACK 引腳實現多個 LTM4702 并聯運行，均流精度高，可擴展至更高輸出電流（如 16A、24A），同時降低輸入/輸出紋波。

可編程電源正常（PGOOD）：開漏輸出引腳用于指示輸出電壓是否在設定閾值窗口內，便于系統監控與上電時序管理。

小型化設計：完整解決方案占用 PCB 面積小于 1 cm2（單面布局），若采用雙面元件布局，可進一步壓縮至 0.5 cm2，適用于空間受限的高密度板卡。

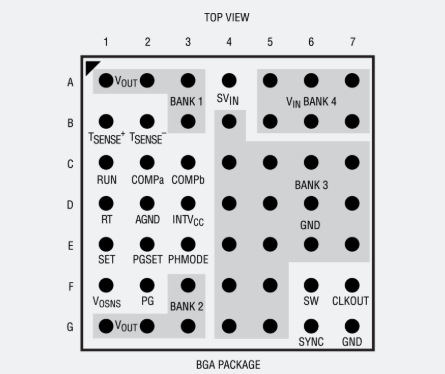

LTM4702 引腳圖

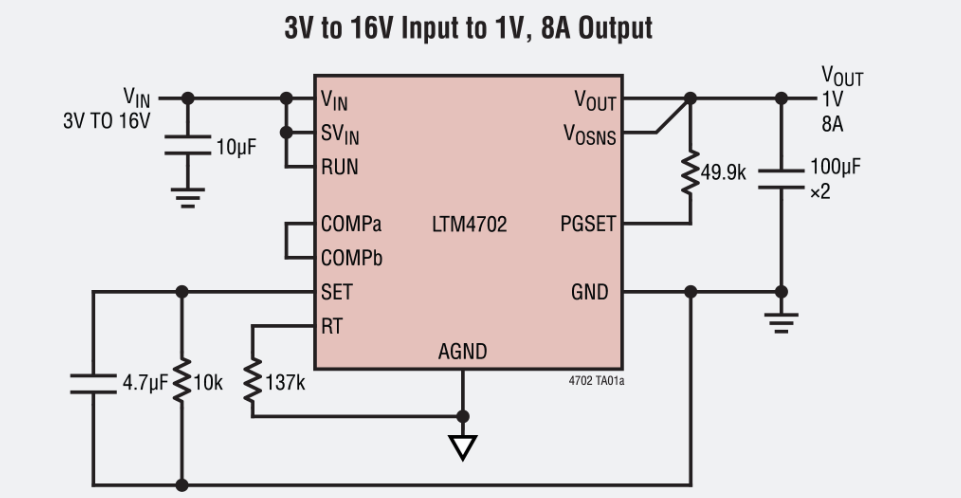

LTM4702 典型應用原理圖

LTM4702 典型應用場景

LTM4702 特別適用于以下對電源噪聲、尺寸和效率有嚴苛要求的領域：

通信基礎設施：基站、光模塊中的 RF 電源軌

測試與測量儀器：低噪聲偏置電源、數據采集前端供電

工業自動化：高精度模擬信號鏈、PLC 模擬輸入模塊

高速數據轉換系統：為 ADC、DAC、時鐘發生器提供“干凈”電源

LTM4702 設計建議

輸入和輸出端推薦使用低 ESR 多層陶瓷電容（X7R/X5R），總?cè)萘扛鶕?jù)紋波要求選取。

PCB 布局應遵循 Silent Switcher 指南：縮短 VIN 至 PGND 回路，將輸入電容緊鄰 μModule 放置。

多相并聯時，各模塊的 GND 和 TRACK 引腳應星型連接，確保均流精度。

散熱設計方面，封裝底部散熱焊盤需良好焊接至多層 PCB 內層地平面，以提升熱性能。

LTM4702 訂購料號

LTM4702IY#PBF

LTM4702EY#PBF

LTM4702IY
