LT7826是Analog Devices（原Linear Technology）一款高度集成的單片式DC-DC轉換器，采用先進的開關電容器（Switched-Capacitor）架構，在輸入與輸出電壓比為2:1（分壓）、1:2（升壓）或1:1反相（1:-1）的應用中實現高達97%的峰值效率。該器件專為需要高功率密度、高效率和緊湊布局的電池供電系統及工業應用而設計。ADI代理、原廠貨源 - 中芯巨能為您提供LT7826：技術參數詳解、引腳圖、典型應用原理圖及現貨。

架構與工作模式

LT7826基于多模開關電容拓撲，可自動或通過控制引腳選擇三種工作模式：

分壓模式（2:1）：將輸入電壓減半，適用于12V轉5V、8V轉4V等場景。

倍壓模式（1:2）：將輸入電壓翻倍，用于3.7V鋰電池升至7.4V驅動電機或邏輯電路。

反相模式（1:-1）：生成與輸入幅度相等但極性相反的負電壓，常用于雙電源運放或ADC偏置。

這種靈活性使其能適應多種電源軌需求，減少系統中DC-DC級數。

關鍵性能參數

電壓范圍：支持VHIGH/VLOW從0V/0V啟動，最大工作電壓17V/8.5V，啟動閾值為3.45V，適用于寬輸入范圍應用。

輸出能力：在分壓模式下可提供高達8A的連續輸出電流，滿足高功耗負載需求。

開關頻率：固定500kHz運行，也可通過MODE引腳同步至外部時鐘，支持頻率調節和多相交錯操作，降低輸入/輸出紋波并優化EMI性能。

封裝：采用3mm × 3mm LFCSP封裝，僅需少量外部元件（主要為飛跨電容和輸入/輸出陶瓷電容），極大節省PCB面積。

高度集成與保護功能

LT7826集成了多項關鍵功能，顯著簡化設計：

集成自舉二極管：消除對外部二極管的需求，減少元件數量和寄生損耗，提升效率。

浪涌電流限制：軟啟動機制控制電容充電速率，防止啟動時輸入電源過載。

過流保護（OCP）：內置限流功能，防止輸出短路或過載損壞器件。

低靜態電流：關斷模式下靜態電流低至4μA，延長電池供電設備的待機時間。

通過外部時鐘同步和均流設計，多個LT7826可并聯運行，實現更高輸出電流。例如，兩個器件并聯可在分壓模式下提供16A輸出，適用于大電流FPGA、ASIC或電機驅動電源。

得益于開關電容架構的低傳導損耗和高集成度，LT7826在典型負載下實現>97%的峰值效率。相比傳統電感式降壓轉換器，其無電感設計避免了磁芯損耗和EMI屏蔽需求，同時飛跨電容可選用低成本MLCC，進一步優化BOM。

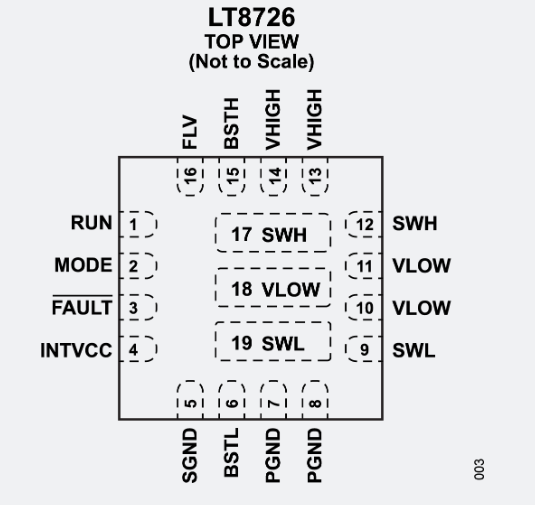

LT7826引腳圖

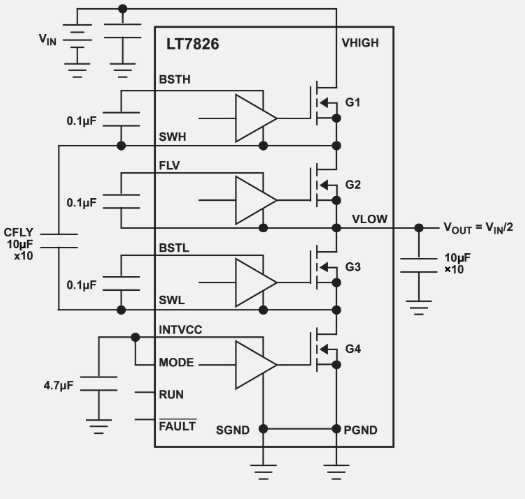

LT7826典型應用電路圖

典型應用場景

電池系統：在多節鋰電池應用中，作為中間總線轉換器，如12V電池系統降壓至5V或3.3V系統供電。

便攜式消費電子：智能手機、平板電腦、AR/VR設備中用于高效電源管理。

工業系統：分布式電源架構中的非隔離中間轉換，替代LDO或低效線性穩壓方案。

電信與數據中心：為PoE設備或光模塊提供緊湊型電源解決方案。

設計優勢

高功率密度：3mm × 3mm封裝 + 無電感設計，適合空間受限應用。

高效率：97%以上效率減少散熱需求，提升系統可靠性。

靈活拓撲：單一器件支持三種電壓變換模式，提高設計復用性。

簡化BOM：集成二極管和控制器，僅需4個飛跨電容和若干陶瓷電容。

魯棒保護：全面的電氣保護機制提升系統安全性。

LT7826訂購料號

LT7826ACPZ

LT7826ACPZ-RL
