LT3598 是ADI一款高度集成的多通道升壓型LED驅動器，專為中大尺寸LCD顯示器背光系統設計。來自全球授權ADI代理商、原廠貨源-深圳市中芯巨能電子有限公司為您提供LT3598 技術參數詳解、引腳圖、原理圖及現貨供應。

LT3598 技術參數詳解

核心架構與工作模式

LT3598采用恒流升壓拓撲結構，內置一個45V/2.3A功率開關，可驅動最多6路并聯LED串。每串支持高達30mA的恒定電流輸出，適用于由10個串聯LED組成的燈串（總正向電壓約30–35V）。其工作輸入電壓范圍為4.5V至24V，兼容12V和24V系統電源。

關鍵特性之一是自適應輸出電壓調節（VOUT調節）。器件內部監控所有LED陰極電壓，并動態調整升壓轉換器的輸出電壓，使其僅略高于最高需求串的正向壓降之和。該機制最大限度地降低了功率損耗，提升了整體效率，即使在VIN > VOUT的異常工況下，仍可通過線性調節維持穩定電流輸出。

調光控制與色彩一致性

LT3598支持兩種調光方式：

模擬調光：通過CTRL引腳施加0–2.5V電壓，實現0–100%的電流調節。

數字PWM調光：利用PWM引腳輸入信號，支持高達3000:1的調光比（典型值），并采用True Color PWM?技術，確保在整個調光范圍內LED色溫保持恒定，避免低亮度下的顏色偏移。

此外，各通道間LED電流匹配精度達±0.5%（典型值），保證了大型背光面板的亮度均勻性，滿足高端顯示應用對光學一致性的嚴苛要求。

熱管理與保護功能

器件配備TSET引腳，用于設置最大允許結溫（TJ_MAX）。當芯片溫度接近設定閾值時，LT3598將線性降低LED驅動電流，實現熱折返（thermal foldback） 保護。如圖5所示，此功能可在高溫環境下防止過熱損壞，同時允許設計者基于典型環境溫度而非最壞情況進行散熱設計，優化系統尺寸與成本。

其他保護機制包括：

開路/短路LED檢測

過溫關斷

輸入欠壓鎖定（UVLO）

當所有LED串開路時，啟用穩壓模式以限制VOUT

靈活配置與通道復用

未使用的LED通道可通過將對應LEDx引腳連接至VOUT實現停用，此時該通道不消耗驅動電流，且故障檢測邏輯將其忽略。該特性提高了設計靈活性，便于適配不同LED串數量的應用。

對于需要更高單串電流的場景（>30mA），可將多個通道并聯使用。例如，將三個通道并聯驅動同一串LED，可實現高達90mA的輸出電流（見圖3）。此時需確保各通道電流匹配良好，并注意PCB布局對均流的影響。

效率與典型性能

在典型應用中（如驅動6串×10個LED，每串20mA），LT3598的整體效率可達85%–90%。當部分通道停用或負載較輕時，效率仍可維持在較高水平（如圖6所示，雙通道停用后效率達90%）。

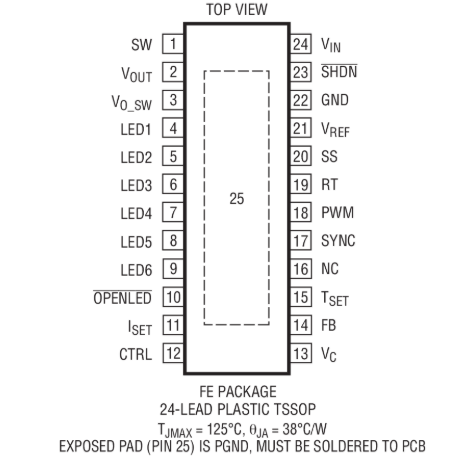

LT3598 引腳圖

LT3598 典型應用電路圖

LT3598 應用建議

使用低ESR陶瓷電容作為輸入/輸出濾波；

升壓電感選擇標準功率電感（如4.7μH至10μH），飽和電流應大于峰值開關電流；

TSET分壓電阻建議使用低溫漂類型，以提高溫度設定精度；

PWM調光頻率推薦設置在100Hz–1kHz之間，避免人眼可見閃爍。

LT3598 訂購料號

LT3598EUF#PBF

LT3598EFE#PBF

LT3598EUF#TRPBF

LT3598IFE#PBF

LT3598EFE#TRPBF

LT3598IUF#TRPBF

LT3598IUF#PBF

LT3598IFE#TRPBF
