ISL80030 （訂購料號：ISL80030FRZ-T ）是瑞薩電子推出的高效單片同步降壓DC/DC轉換器，專為從2.7V至5.5V輸入電源提供高達3A的連續輸出電流而設計。瑞薩電子代理商-深圳市中芯巨能電子有限公司為您提供ISL80030：技術參數、引腳圖、原理圖及訂購料號。

ISL80030技術參數詳解

輸入電壓范圍與輸出電流

ISL8003x系列支持 2.7V至5.5V 的寬輸入電壓范圍，適用于多種低壓應用。其最大輸出電流可達 3A，滿足大多數嵌入式系統的需求。該系列器件能夠在 100%占空比 下運行，確保在極端負載條件下仍能穩定供電。

開關頻率與瞬態響應

該系列轉換器的工作頻率可選 1MHz或2MHz，高頻工作模式不僅提高了瞬態響應速度，還允許使用小型電感器和電容器，從而減小整體PCB面積。此外，通過優化的控制策略，這些器件在輕載條件下的效率也得到了顯著提升。

集成MOSFET與保護功能

ISL8003x集成了 極低rDS(ON) 的功率MOSFET，最大限度地提高了轉換效率。特別值得一提的是，高邊MOSFET采用了PMOS結構，無需外部Boot電容，減少了外圍元件數量。該系列還具備以下保護功能：

過流和短路保護

過熱保護

負電流保護

VIN欠壓鎖定（UVLO）和VOUT過壓保護

低靜態電流與節能模式

ISL80031和ISL80031A配置為 PFM非連續導通模式，在輕載條件下通過降低開關損耗來提高效率，靜態電流僅為 35μA。相比之下，ISL80030和ISL80030A則采用 PWM脈寬調制模式，提供快速瞬態響應并有助于降低輸出噪聲和射頻干擾。

封裝與散熱性能

所有型號均采用 8引腳2mm x 2mm DFN封裝，帶有裸露焊盤以增強散熱性能。整個轉換器解決方案占用的面積小于 64mm2，非常適合空間受限的設計。

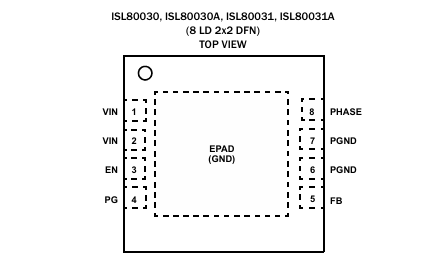

ISL80030引腳圖

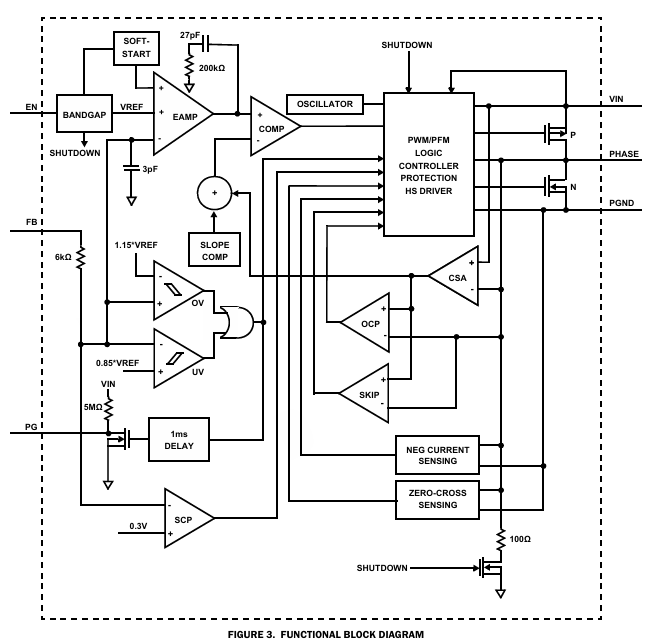

ISL80030原理圖

ISL80030應用場景

打印機電源排序器與I/O擴展器

在高性能打印機（PPC/MFP）中，ISL8003x可用于電源定序和I/O擴展，確保各子系統的有序啟動與關閉，并提供穩定的電源供應。其高效率和緊湊尺寸使其成為這類復雜設備的理想選擇。

視覺目標檢測SoM

視覺目標檢測系統通常需要處理大量數據并實時做出決策。ISL8003x的高效率和快速瞬態響應特性使其能夠?yàn)锳I MPU和其他關鍵組件提供穩定可靠的電源，確保系統的可靠運行。

工業電機控制系統

工業電機控制系統對電源的穩定性和可靠性要求極高。ISL8003x不僅能提供高效的電源管理，還能通過集成的保護功能防止因過流或過熱導致的系統故障。其100%占空比能力確保了在極端負載條件下的持續供電。

智能HMI系統

智能人機界面（HMI）系統需要處理復雜的圖形顯示和用戶交互任務。ISL8003x的小型化封裝和高效率特點使其能夠在緊湊的空間內提供穩定的電源支持，同時減少發熱，延長設備壽命。

ISL80030設計建議與注意事項

布局優化：盡量縮短輸入和輸出電容與IC的距離，以減少寄生電感，確保穩定性和瞬態響應。

電感選擇：根據所需輸出電流和紋波要求選擇合適的電感值，推薦使用低DCR的屏蔽電感。

軟啟動與軟停止：內置的軟啟動和軟停止功能有助于防止啟動時的浪涌電流，建議根據具體應用調整相關參數。

使能與電源正常（PGOOD）：合理利用使能引腳和電源正常信號，實現精確的電源管理和上電時序控制。

溫度管理：對于高溫環境應用，考慮增加散熱措施，如散熱片或風扇，確保芯片工作溫度處于規定范圍內。
