ISL32177E （訂購料號：ISL32177EIRZ、ISL32177EIRZ-T）是瑞薩電子推出的一款高性能四通道RS-485/RS-422接收器，具備 ±16.5kV ESD保護 和高達 80Mbps 的數據傳輸速率。該器件專為工業和電信應用設計。瑞薩電子代理商-深圳市中芯巨能電子有限公司為您提供ISL32177E技術參數詳解、引腳圖、原理圖及可選型號。

ISL32177E技術參數詳解

高速數據傳輸與低延遲

ISL32177E支持高達 80Mbps 的數據速率，適用于高速通信系統。其 最大傳播延遲偏斜僅為8ns，確保了出色的器件間匹配度，這對于多通道應用中的同步至關重要。此外，瑞薩還提供了較低功耗版本的ISL32273E、ISL32275E和ISL32277E，這些版本的數據速率最高可達 20Mbps，適合對功耗有嚴格要求的應用場景。

寬電源范圍與共模電壓范圍

ISL32177E的工作電源電壓范圍為 3.0V至5.5V，能夠兼容多種電源配置。其寬共模電壓范圍為 -7V至+12V，增強了抗干擾能力，尤其適用于長距離或噪聲環境下的通信鏈路。

強大的ESD保護與故障安全機制

該器件符合 IEC61000 ESD標準，所有引腳均具備 ±16.5kV接觸放電保護，其余引腳則具備 8kV HBM（人體模型）ESD保護。此外，ISL32177E還集成了故障安全開路輸入功能，當總線線路處于開路狀態時，接收器輸出將自動進入高阻態，防止誤觸發。

靈活的使能控制與熱插拔支持

ISL32177E和ISL32277E配備了 邏輯電源引腳（VL），允許用戶將使能輸入和接收器輸出的VOH開關點設置為與混合電壓系統兼容的電平。這些器件還支持 三態接收輸出 和 熱插拔功能，確保在上電和斷電期間保持禁用狀態，避免不必要的瞬態干擾。

小尺寸封裝與擴展溫度范圍

ISL32177E和ISL32277E采用 4x4mm QFN封裝，相比傳統封裝縮小了 26%，特別適合空間受限的設計。同時，該系列器件的額定工作溫度高達 +125°C，滿足工業級應用需求。

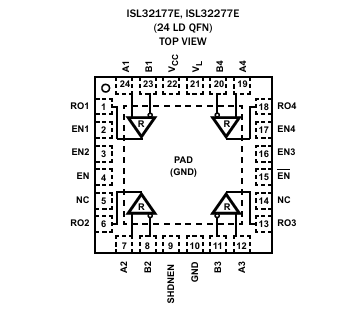

ISL32177E引腳圖

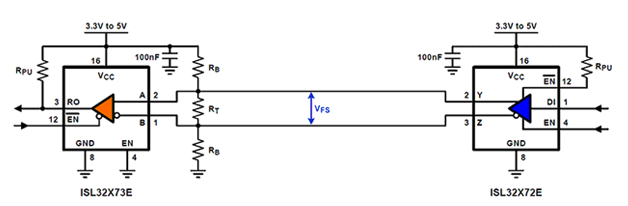

ISL32177E原理圖

ISL32177E應用領域

在電信設備中，如基站、路由器和交換機，ISL32177E的高速數據傳輸能力和強大的ESD保護使其成為理想的通信接口選擇。其低傳播延遲偏斜和高共模抑制比有助于提高系統整體性能，確保在復雜電磁環境中仍能保持穩定通信。

電機控制系統通常需要實時監控多個傳感器信號，并通過RS-485/RS-422總線進行數據傳輸。ISL32177E的高可靠性、寬共模范圍和低功耗特性使其能夠在電機控制器和編碼器中發揮重要作用，確保數據傳輸?shù)臏?zhǔn)確性和及時性。

PLC廣泛應用于工業自動化領域，負責采集現場傳感器數據并執行控制算法。ISL32177E的低關斷電源電流（僅 60μA）和高數據速率使其成為PLC通信模塊的理想選擇，既能降低系統能耗，又能保證快速響應。

在工業控制網絡中，ISL32177E的四通道設計和靈活的使能控制功能允許在同一總線上連接多達 128個設備，每個設備作為一個四分之一單元負載。這大大提高了系統的擴展性和靈活性，適用于大型分布式控制系統。

ISL32177E設計建議與注意事項

PCB布局優化：盡量縮短總線信號線長度，減少寄生電容和電感的影響，以確保信號完整性。

去耦電容：在電源引腳附近放置低ESR陶瓷電容（如0.1μF），以濾除高頻噪聲，提升穩定性。

邏輯電平匹配：使用VL引腳設置合適的邏輯電平，特別是在混合電壓系統中，確保與其他組件的兼容性。

熱插拔設計：合理利用熱插拔功能，在設備插入或移除過程中保持總線穩定，避免瞬態干擾。

ESD防護：盡管ISL32177E具備強大的內置ESD保護，但在極端環境下仍需考慮額外的外部防護措施。

深圳市中芯巨能電子有限公司現貨供應ISL32177E （訂購料號：ISL32177EIRZ、ISL32177EIRZ-T），一片起訂，滿足您從研發到批量生產的所有大小批量采購需求。為終端制造企業提供選型指導+樣片測試+技術支持等服務，如需產品規格書、樣片測試、采購、技術支持等需求，請加客服微信：13310830171。24小時采購熱線：133-1083-0171。
