ISL3179E 是瑞薩電子一款高性能、高可靠性半雙工RS-485/422收發器，專為工業、電機控制和智能計量等嚴苛電磁環境下的通信設計。瑞薩電子代理商-深圳市中芯巨能電子有限公司為您提供ISL3179E ：核心電氣特性、引腳圖、典型應用電路圖及現貨。

ISL3179E 核心電氣特性

高ESD保護：RS-485 I/O引腳（A、B）提供高達±16.5kV（IEC61000-4-2，接觸放電）的ESD防護，顯著優于標準±8kV要求，可有效抵御工業現場的瞬態干擾。所有其他引腳（如DE、RE、DI、RO）具備Class-3 HBM防護（>9kV），提升系統魯棒性。

寬共模輸入范圍：-7V至+12V，支持在存在地電位偏移或長電纜壓降的系統中可靠通信。

高數據速率：支持高達40Mbps的傳輸速率，傳播延遲最大16.5ns，偏斜小于1.5ns，確保高速通信下的信號完整性，適用于實時性要求高的伺服控制或工業以太網邊緣設備。

低功耗設計：正常工作時靜態電流最大4mA，關斷模式下電流低至1μA（最大），適合電池供電或低功耗系統。

熱插拔支持：上電或斷電過程中，Tx和Rx輸出自動保持高阻態（三態），防止總線沖突，確保系統安全啟動。

故障安全接收器：具備全故障安全特性，當總線開路、短路或未端接時，輸出保持邏輯高電平，避免誤觸發，簡化系統設計。

總線負載能力：1/5單位負載（1/5 UL），允許單條總線上掛載多達160個節點，適用于大規模分布式系統，如智能電表網絡或樓宇自動化。

電源與邏輯兼容：采用單一+3.3V ±10%供電，邏輯輸入支持5V耐壓，可直接與5V MCU或FPGA接口，無需電平轉換。

功能與保護機制：

ISL3179E通過多路復用Rx輸入與Tx輸出，在8引腳封裝內實現完整的半雙工通信功能。其驅動器具備電流限制和熱關斷保護，當輸出短路或過載時自動限制電流并關閉輸出，防止器件損壞。使能引腳（DE/RE）具有精確閾值，支持可靠的控制信號解碼。

ISL3179E 引腳圖

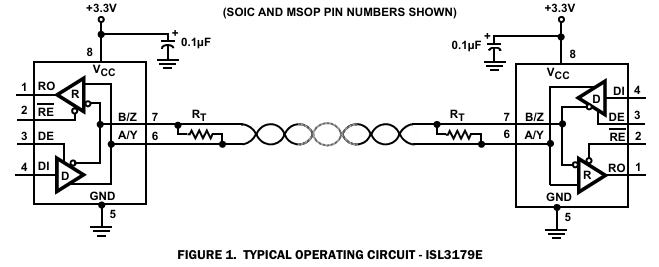

ISL3179E 典型應用電路圖

ISL3179E 典型應用：

工業伺服系統：在75W BLDC伺服驅動中，作為MCU與上位機或HMI之間的通信接口，實現精確位置/速度指令傳輸。

智能電表：用于三相或單相電能表的RS-485通信模塊，支持DLMS/COSEM等協議，實現遠程抄表與篡改檢測。

機器人控制器：在搭載RTOS的高速圖像處理系統中，提供低延遲、高可靠的數據鏈路，連接傳感器或執行器。

智能燃?xì)鉄崴鳎和ㄟ^遠程控制接口實現溫度設定與狀態反饋，支持長距離穩定通信。

云網關模塊：作為本地設備與網關之間的物理層接口，支持Modbus RTU等工業協議，實現安全、可靠的數據匯聚。

ISL3179E PCB設計建議：

建議在A/B引腳靠近收發器處放置TVS二極管（如SM712），進一步提升浪涌防護能力。

使用雙絞線并正確端接120Ω電阻，以減少信號反射。

將VCC去耦電容（0.1μF）盡可能靠近電源引腳布局，降低噪聲。

ISL3179E 訂購料號

ISL3179EFBZ

ISL3179EFBZ-T

ISL3179EFBZ-T7A

ISL3179EFRZ

ISL3179EFRZ-T

ISL3179EFRZ-T7A

ISL3179EIBZ

ISL3179EIBZ-T

ISL3179EIBZ-T7A

ISL3179EIRZ

ISL3179EIRZ-T

ISL3179EIRZ-T7A

ISL3179EIUZ

ISL3179EIUZ-T

瑞薩電子代理商-深圳市中芯巨能電子有限公司現貨供應，一片起訂，滿足您從研發到批量生產的所有大小批量采購需求。為制造業廠家的工程師或采購提供選型指導+數據手冊+樣片測試+技術支持等服務。如需產品規格書、樣片測試、采購、技術支持等需求，請加客服微信：13310830171。
