ISL22317 是瑞薩電子（Renesas）一款的單通道、128抽頭、I2C接口數字電位器（XDCP?），專為需要高精度、低噪聲和低功耗的模擬信號調節應用而設計。瑞薩電子代理商-深圳市中芯巨能電子有限公司為您提供ISL22317 技術參數詳解、引腳圖、原理圖及現貨供應。

ISL22317 技術參數詳解

核心架構與工作原理

ISL22317采用CMOS開關陣列+薄膜電阻網絡結構，通過I2C總線控制滑臂（Wiper）位置。器件內置兩個關鍵寄存器：

Wiper Register (WR)：易失性寄存器，直接決定當前滑臂位置；

Initial Value Register (IVR)：非易失性EEPROM寄存器，存儲上電默認值。

上電時，IVR內容自動載入WR，確保系統每次啟動均恢復至預設阻值，無需主機重新配置，提升系統可靠性。

高精度性能指標

該器件在精度方面表現突出：

端到端溫漂 TC_Ref：±10 ppm/°C，顯著優于多數同類產品（通常為50~100 ppm/°C），適合寬溫環境下的精密調節；

典型電阻精度：優于±1%，在全部128個抽頭位置實現99%的阻值準確性，避免傳統方案中因非線性或位置誤差導致的校準復雜性；

零補償滑臂電阻：有效消除滑臂導通電阻對分壓比的影響，提升分壓精度。

值得注意的是，ISL22317需外接一個精度優于0.5%的參考電阻（Ref Terminal）。器件會“鏡像”該外部電阻的阻值和溫度特性，從而將系統級精度錨定于高穩定性外部元件，實現可追溯的精密調節。

接口與電氣特性

通信接口：標準I2C總線，支持100kHz和400kHz模式；

地址配置：通過硬件引腳（A0/A1）設置從地址，支持單總線上最多4個器件并聯；

供電范圍：單電源 2.7V 至 5.5V，兼容3.3V和5V系統；

工作電壓范圍：滑臂及端子電壓支持0V至VCC，可直接用于直流偏置調節；

封裝：3mm × 3mm Thin DFN，厚度僅0.75mm，適用于空間受限設計。

非易失性存儲與可靠性

集成的EEPROM提供卓越的耐久性與數據保持能力：

擦寫壽命：1,000,000次；

數據保持時間：

在≤+55°C環境下可達 50年；

在+125°C高溫下仍可保持 15年。

這一特性使其非常適合需長期保存校準參數或用戶設置的設備，如測試儀器、醫療設備和工業控制器。

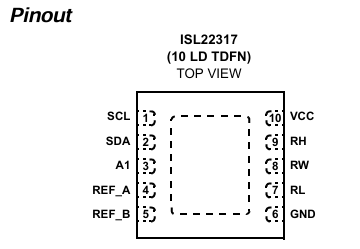

ISL22317 引腳圖

ISL22317 原理圖

ISL22317 典型應用場景

電源電壓微調（DC Margining）：精確調節DC-DC轉換器反饋網絡，實現輸出電壓的精細補償；

背光亮度控制：替代傳統PWM調光，通過調節恒流源基準實現無閃爍線性調光；

傳感器校準與補償：在出廠時寫入校準系數，補償溫漂或器件偏差；

測試與測量設備：設定精密參考電阻，替代機械電位器，提升重復性；

模擬電路參數調節：如增益、偏置、濾波截止頻率等動態調整。

ISL22317 設計建議

外部參考電阻建議選用金屬膜、0.1%精度、±25ppm/°C溫漂的高穩定性型號；

I2C總線應加適當上拉電阻（通常4.7kΩ），并注意走線匹配以減少噪聲耦合；

在高噪聲環境中，可在Ref和VCC引腳增加去耦電容（0.1μF）。

ISL22317 訂購料號

ISL22317WFRTZ

ISL22317WFRTZ-TK

深圳市中芯巨能電子有限公司現貨供應，一片起訂，滿足您從研發到批量生產的所有大小批量采購需求。為終端制造企業提供選型指導+樣片測試+技術支持等服務，如需產品規格書、樣片測試、采購、技術支持等需求，請加客服微信：13310830171。24小時采購熱線：133-1083-0171。
