FAD3151MXA 是安森美一款面向汽車應用的單通道高壓浮柵驅動器，專為驅動80V至100V功率MOSFET而設計，支持高達110V的浮動電源電壓（Vs）。來自全球授權安森美代理商、原廠貨源-深圳市中芯巨能電子有限公司為您提供FAD3151MXA：核心參數、應用領域、引腳圖、原理圖及現貨。

FAD3151MXA核心參數詳解

核心架構與驅動性能

FAD3151MXA集成高邊與低邊驅動電路，輸出級提供2.5 A源電流與2.5 A灌電流能力，可快速充放電MOSFET柵極，降低開關損耗。其傳播延遲短，典型值小于50 ns，上升/下降時間均低于20 ns，確保在高頻開關應用中實現精確時序控制。

輸入邏輯兼容3.3 V與5 V電平，可直接連接微控制器、DSP或隔離器輸出，無需電平轉換。內部集成電荷泵電路，為高邊驅動提供穩定自舉電源，簡化外部供電設計。

集成保護功能

1. 去飽和（Desaturation, Desat）檢測

器件內置高精度Desat檢測電路，用于實時監測功率MOSFET的漏源電壓。當發生短路或過流故障時，MOSFET退出飽和區，漏源壓降顯著上升，Desat引腳通過外部檢測電阻感知該變化。一旦觸發，驅動器立即啟動保護機制。

2. 軟關斷（Soft Shutdown）

在Desat事件發生后，F(xiàn)AD3151MXA自動啟動軟關斷功能。該機制通過增大下拉阻抗，控制MOSFET以較慢速度關斷，有效抑制因di/dt過大引起的電壓尖峰，防止器件二次擊穿或EMI超標。軟關斷完成后，輸出被強制拉低并鎖定。

3. 欠壓鎖定（UVLO）保護

器件對輸入邏輯電源和輸出級電源均實施UVLO監控。若VDD或Vs電壓低于閾值，驅動輸出將被禁用，防止MOSFET工作在線性區導致過熱損壞。UVLO具有遲滯特性，提升抗干擾能力。

雙向故障報告機制

FAD3151MXA配備一個雙向故障報告引腳（FAULT），支持系統級故障通信：

當內部檢測到Desat或UVLO故障時，F(xiàn)AULT引腳主動拉低，向主控MCU上報異常。

同時，該引腳可接收外部故障信號（如溫度保護、過流比較器輸出），一旦外部拉低，驅動器將立即關閉輸出，實現跨模塊協同保護。

這一雙向機制增強了系統的安全冗余，特別適用于多節點控制的48V動力域系統。

抗擾能力與工藝優勢

基于SOI工藝，F(xiàn)AD3151MXA在高dv/dt環境下表現出卓越的噪聲 immunity。其浮動Vs引腳可承受?80 V的負向瞬態，避免在電機反電動勢或負載突變時發生誤觸發或閂鎖效應。該特性使其在48V Belt Starter Generator（BSG）、e-Turbo等高動態負載場景中運行穩定。

FAD3151MXA應用領域

FAD3151MXA廣泛應用于48V汽車子系統，包括：

48V BSG系統：?jiǎn)⑼ｋ姍C(jī)與發電模式切換中的MOSFET驅動

輔助電機控制：空調壓縮機、電子渦輪增壓器的功率級驅動

DC-DC變換器：48V轉12V或12V轉48V拓?fù)渲械母哌呴_(kāi)關驅動

電池開關與PTC加熱器：大電流通斷控制，支持主動放電功能

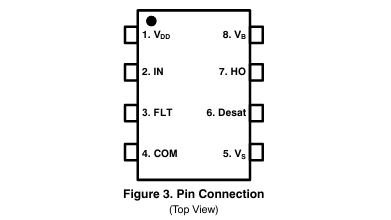

FAD3151MXA引腳圖

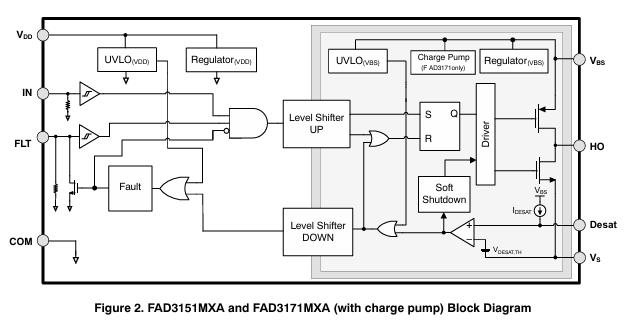

FAD3151MXA原理圖
