隨著工業自動化與服務機器人應用的快速發展，機器人系統正朝著更高功率、更小體積和更強安全性方向演進。從負載2kg的協作機器人到40kg以上的重型工業機型，電機驅動系統需在寬功率范圍（10W至≥4kW）內實現高效、低噪聲且符合功能安全要求的設計。TI德州儀器推出的DRV8162智能單半橋柵極驅動器，為應對這一挑戰提供了高度集成的解決方案。

靈活可調的柵極驅動能力

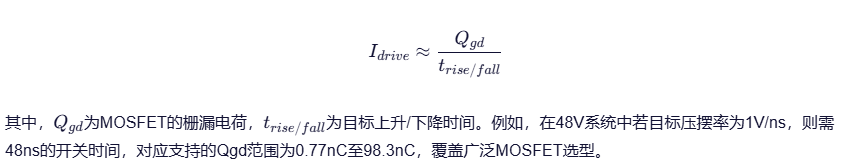

DRV8162采用IDRIVE?技術，提供16級可編程?hào)艠O拉電流（16–1024 mA）和灌電流（32–2048 mA），支持精細調節MOSFET的開通與關斷壓擺率。設計人員可通過公式估算所需驅動電流：

相比傳統僅提供固定或少數檔位的柵極驅動器，DRV8162無需外部柵極電阻即可實現精確控制，顯著減少BOM成本與PCB占位，尤其適用于空間受限的關節模組設計。

優化布局，提升系統性能

DRV8162采用單半橋架構，允許驅動器緊鄰功率FET布局，有效縮短?hào)艠O回路走線。相較于三相集成驅動方案，該設計可大幅降低寄生電感，抑制開關過程中的振鈴與電壓過沖，提升信號完整性并減少電磁干擾（EMI）。

此外，器件支持低至20ns的可編程死區時間，有助于：

擴展PWM占空比范圍，提升電機可用電壓；

減少體二極管導通時間，降低導通損耗；

抑制電流畸變，改善聲學性能，降低可聞噪聲。

集成功能安全支持

在人機共存場景中，功能安全至關重要。DRV8162及其鎖存版本DRV8162L支持安全扭矩關斷（STO），符合IEC 61800-5-2標準。其分離電源架構允許獨立控制柵極驅動供電，在故障發生時可靠切斷電機扭矩輸出，防止意外啟動。

TI參考設計TIDA-010956（48V, 4kW三相逆變器）展示了DRV8162L在高功率系統中的應用，集成并聯FET、STO邏輯與單半橋驅動，實現緊湊、高效且安全的驅動方案。

總結

DRV8162通過可調IDRIVE、優化布局靈活性與內置安全功能，為從輕載協作機器人到高功率工業機型的廣泛應用提供了統一的驅動平臺。其高度集成特性不僅縮小了PCB尺寸，還提升了系統效率與可靠性，助力工程師加速下一代智能機器人系統的創新與部署。
