DA9063L 是瑞薩電子一款高度集成的電源管理集成電路（PMIC），專為單核、雙核及四核應用處理器系統設計，適用于基于 ARM Cortex-A9? 和 Cortex-A15? 架構的處理器平臺。瑞薩電子代理商-深圳市中芯巨能電子有限公司為您提供DA9063L ：技術參數、引腳圖、原理圖及訂購料號。

DA9063L 技術參數詳解

核心電源架構

DA9063L 集成 6個同步降壓DC-DC轉換器，采用集成電源開關設計，無需外部肖特基二極管，簡化BOM并提升可靠性。總輸出電流能力高達 12 A，輸入電壓范圍為 2.8 V 至 5.5 V，兼容單節鋰電池或標準5V電源適配器供電。

輸出電壓范圍：0.3 V 至 3.34 V，支持低至0.6V的核心電壓需求。

開關頻率：高達 3 MHz，允許使用小型扁平電感（如1 μH），減小PCB占位面積。

調制模式：自動在 PWM（恒頻） 和 PFM（脈沖頻率調制） 之間切換，在輕載時進入PFM模式以提升效率，滿載時保持PWM模式確保穩壓精度。

靈活的多相與合并配置

為滿足高性能處理器的動態功耗需求，DA9063L支持多種輸出配置：

雙相模式：兩個降壓通道可并聯配置為 5 A 雙相輸出，降低電流紋波，提升瞬態響應能力，適用于高性能CPU/GPU核心供電。

合并模式：兩個通道可合并為 3 A 單輸出，優化電源軌布局。

DDR VTT 支持：一個降壓轉換器可配置為 DDR VTT 電源，支持1:1電壓跟隨模式，滿足LPDDR2/3/4內存接口的終端供電需求。

所有降壓轉換器均支持 動態電壓調節（DVS），可通過I2C接口實時調整輸出電壓，配合處理器DVFS（動態電壓頻率調節）策略，實現最優能效管理。

低噪聲LDO與可編程電源管理

集成 5個SmartMirror? LDO穩壓器，輸出電壓可編程范圍為 0.9 V 至 3.6 V，最大輸出電流達 300 mA，適用于為低噪聲模擬電路、傳感器或I/O供電。

其中1個為 低噪聲LDO，適合為ADC、PLL等敏感電路供電。

1個LDO支持DVS，其余4個帶限流開關功能，可作為負載開關使用。

所有LDO可通過I2C控制啟停與電壓設置。

系統監控與控制功能

I2C串行接口：用于配置電源軌、讀取狀態寄存器、實現DVS控制。

可編程電源管理器：支持自定義上電/斷電時序，確保系統可靠啟動。

系統監控：集成 電源監控、結溫監測、看門狗定時器（監視時鐘），可在異常情況下觸發復位或告警。

16個靈活GPIO：可用于外設使能、中斷喚醒、狀態指示等，增強系統控制能力。

外設集成與特殊功能

RGB-LED驅動器：支持PWM調光與自主閃爍模式，可用于狀態指示或用戶交互。

PWM振動器驅動器：直接驅動線性振動馬達，適用于手持設備。

工作溫度：結溫范圍 -40°C 至 +125°C，滿足工業與汽車級應用需求。

汽車級版本：提供符合AEC-Q100 Grade 2認證的型號，適用于汽車信息娛樂系統與儀表盤。

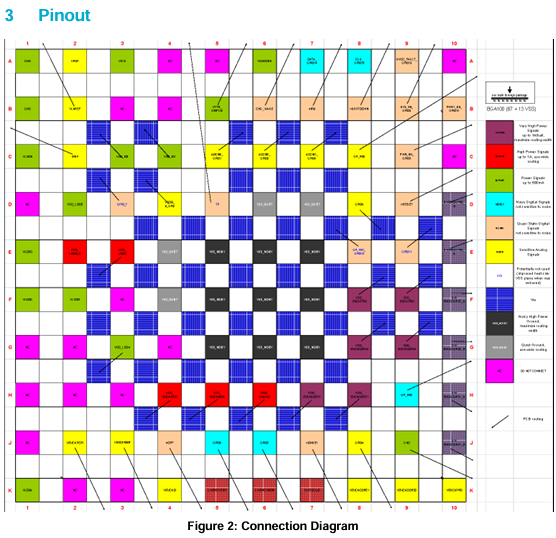

DA9063L 引腳圖

DA9063L 原理圖

DA9063L 典型應用場景

DA9063L 特別適用于：

為 i.MX、STM32MP1 等多核應用處理器供電；

FPGA 的多電源軌管理（核心、輔助、I/O、DDR）；

便攜式醫療設備 中對噪聲敏感的模擬前端供電；

工業HMI 和 IoT網關 的緊湊型電源設計。

DA9063L 設計建議

建議使用低ESR陶瓷電容進行輸入/輸出濾波；

高頻開關下需優化PCB布局，縮短功率環路；

利用DVS功能與處理器協同優化能效。

DA9063L 訂購料號

DA9063L-00HO1

DA9063L-00HO2

DA9063L-XXHO1

DA9063L-XXHO2
