CMT2392F512是華普微電子一款高度集成的Sub-GHz無線收發單片機，將高性能32位MCU與超低功耗射頻前端融合于單一芯片，為開發者提供高可靠性、小體積、低BOM成本的通信解決方案。華普微電子代理商授權、原廠貨源 - 深圳市中芯巨能電子有限公司為您提供CMT2392F512：技術參數詳解、引腳圖、典型應用電路圖及現貨。

CMT2392F512技術參數詳解

核心架構與系統集成

CMT2392F512采用32位ARM Cortex-M4F內核，主頻高達144MHz，集成FPU與DSP指令集，支持MPU內存保護，適用于運行實時操作系統（RTOS）或復雜協議棧。片上集成512KB Flash和144KB SRAM，滿足無線協議、應用邏輯與數據緩存的存儲需求。

射頻部分支持113–960 MHz頻段，兼容全球ISM頻段（如315MHz、433MHz、868MHz、915MHz），調制方式支持OOK、2(G)FSK和4(G)FSK，數據速率范圍為0.1–1000 kbps，適用于從低速率傳感器到中速數據回傳的多種場景。

射頻性能與通信可靠性

接收靈敏度：在433.92MHz下，2FSK模式@2.4kbps可達-122dBm，4FSK@1Mbps為-88dBm，OOK@300kbps為-94dBm，確保遠距離通信的高可靠性。

發射功率：支持-10dBm至+20dBm可調（1dB步進），在+20dBm輸出時電流為82mA（僅RF），滿足不同區域法規對最大發射功率的要求。

接收電流：FSK模式下僅9.6mA（DC-DC供電），顯著降低接收待機功耗。

FIFO緩沖：128字節Tx/Rx FIFO，減少M(fèi)CU頻繁中斷，提升數據吞吐效率。

調制優化與頻譜控制

GFSK支持：在FSK模式下啟用高斯濾波，壓縮發射頻譜，提升頻譜效率，滿足FCC/ETSI等法規對帶外發射的限制。

OOK頻譜整形：采用PA功率緩升緩降（Ramping）機制，抑制載波開關瞬態引起的頻譜毛刺，改善發射信號質量。

快速跳頻：支持多信道跳頻通信，增強抗干擾能力，適用于復雜電磁環境。

接收鏈路設計

CMT2392F512采用低中頻接收架構，射頻信號經LNA放大后，通過正交混頻器下變頻至中頻，再由可編程增益放大器（PGA）和ADC送入數字基帶處理。內置高精度RSSI支持-110dBm至0dBm范圍測量（±1dB精度），可用于鏈路質量評估與自適應通信。

自動增益控制（AGC）環路動態調節接收增益，應對強帶外干擾，保持系統線性度與靈敏度。上電復位（POR）時，模擬模塊自動校準至內部參考電壓，確保寬溫（-40°C至+85°C）與寬壓（1.8V–3.6V）下的穩定工作。

豐富外設與靈活組網

芯片集成多種通信接口，支持系統擴展：

7個UART、2個SPI、1個QSPI、2個I2C、USB 2.0 FS Device、CAN 2.0、Ethernet MAC；

多GPIO與中斷源，支持傳感器、LCD、按鍵等外設接入。

開發者可通過SPI直接配置射頻寄存器，靈活定義調制參數、數據包格式與工作模式，實現私有協議棧開發或適配標準協議（如Wireless M-Bus、IEEE 802.15.4g）。支持直通（Transmit-Only）與包處理模式，內置包處理器可自動處理前導碼、同步字、地址匹配與CRC校驗。

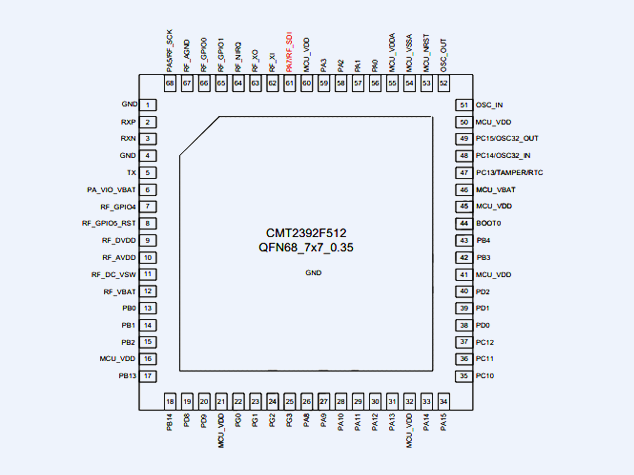

CMT2392F512引腳圖

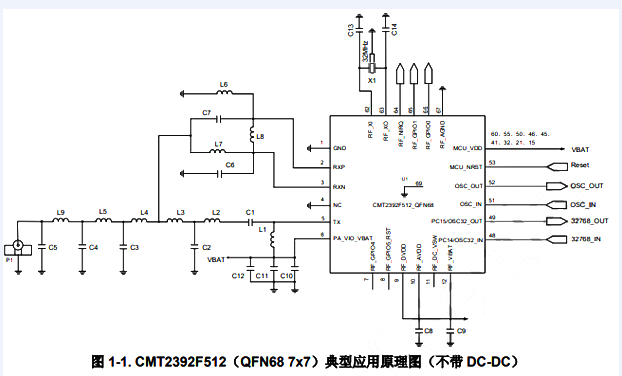

CMT2392F512典型應用電路圖

CMT2392F512典型應用場景

遠距離無線抄表（水/電/氣表）

工業無線傳感器網絡（WSN）

智能家居安防（門窗傳感器、報警器）

樓宇自動化（照明、HVAC控制）

車載遙控鑰匙（RKE）

低功耗廣域網（LPWAN）節點
