推出的CBM41AD49QF 是芯佰微電子一款14位、250MSPS的高速高精度模數轉換器（ADC），專為滿足現代通信、雷達和衛星系統對高頻信號采集的需求而設計。該器件憑借其高動態性能、超低功耗以及與TI ADS4149引腳兼容的特點，成為國產替代方案中的佼佼者。代理銷售芯佰微電子旗下全系列IC電子元器件-中芯巨能為您提供CBM41AD49QF：核心優勢、參數規格、引腳圖、功能框圖及現貨。

行業需求與傳統方案的矛盾

隨著5G通信、相控陣?yán)走_(dá)和低軌衛星等技術的發展，對ADC性能提出了更高的要求。然而，傳統方案在以下幾個方面存在明顯不足：

動態性能與工作頻率：當輸入信號頻率超過170MHz時，傳統ADC的無雜散動態范圍（SFDR）顯著下降至70dB以下，無法有效抑制強信號旁瓣，影響弱目標信號檢測。

功耗與性能平衡：為了支持寬帶信號采集，ADC需達到250MSPS以上的采樣率，但傳統方案的功耗通常超過450mW，導致設備發熱嚴重、續航時間縮短。

供應鏈安全與成本：進口ADC產品交貨周期長且價格波動大，而國產替代品在引腳定義和時序邏輯上的差異增加了重新設計電路板的成本和時間。

CBM41AD49QF的核心優勢

CBM41AD49QF通過四大核心技術突破，解決了上述問題，重新定義了中高端高速ADC的性能標準。

1. 高頻高動態性能

參數表現：在250MHz采樣率下，輸入信號頻率為30MHz時，信噪比（SNR）可達70dBFS，SFDR高達82dBFS；即使輸入頻率升至170MHz，SNR仍保持69dBFS，SFDR維持在76dBFS以上。

架構設計：采用多級流水線架構與數字校正電路，確保在寬頻范圍內有效抑制噪聲和雜散信號，適用于多載波通信和雷達弱信號檢測。

2. 超低功耗設計

功耗優化：采用1.8V單電源供電，在LVDS模式下模擬功耗僅248.4~270mW，數字功耗117~144mW，總功耗較傳統方案降低30%以上。

靈活功耗管理：休眠模式下功耗可降至3.5~25mW，特別適合衛星等間歇工作場景的能源管理需求。

3. 高度靈活的配置能力

SPI接口：用戶可通過SPI接口對內部寄存器進行精準配置，如LVDS輸出擺幅（±125mV至±570mV）、增益調節（0~6dB步進調節）等。

數據格式支持：支持二補碼/偏移二進制切換，接口模式兼容LVDS/DDR LVDS/CMOS，滿足不同后端處理芯片的適配需求。

4. 國產化PIN兼容替代方案

引腳兼容性：與TI ADS4149完全兼容，無需修改PCB設計即可直接替換，降低了替代成本和研發風險。

封裝設計：采用QFN-48封裝，體積小巧，并通過裸露焊盤優化散熱性能，獨立的模擬地（GNDA）和數字地（GNDD）設計，有效抑制數字噪聲對模擬信號的干擾。

CBM41AD49QF參數規格

產品型號：CBM41AD49QF

類型：高速模數轉換器（ADC）

分辨率：14位

采樣率：250 MSPS

通信數：1

信噪比（SNR）：70 dBFS

無雜散動態范圍（SFDR）：80 dBc

功耗：270 mW

工作溫度范圍：-40 to 85℃

封裝類型：QFN-48

可替代型號：ADS4149IRGZ

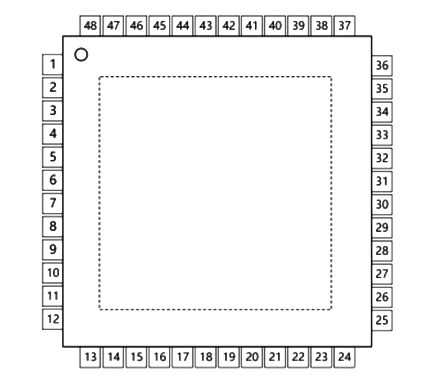

CBM41AD49QF引腳圖

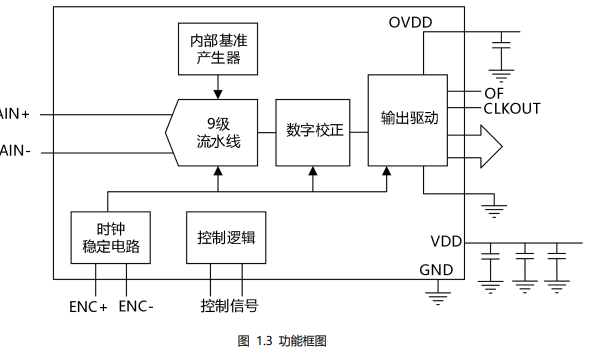

CBM41AD49QF功能框圖

應用場景與解決方案

無線寬帶通信

寬頻帶信號采集：250MSPS采樣率和480MHz模擬輸入帶寬，滿足5G基站接收機對寬頻帶信號的實時采集需求。

多載波信號解調：82dBFS的高SFDR有助于有效抑制載波間干擾，提升多載波信號解調質量，特別適合密集城區的復雜通信環境。

雷達系統

強弱目標信號區分：在170MHz高頻輸入下，保持76dBFS的SFDR，確保能夠精準區分雷達回波中的強弱目標信號。

極端環境適應性：寬溫工作范圍覆蓋-40℃至85℃，并具備僅3.5mW的休眠功耗，使其成為衛星載荷的理想選擇，適應極端環境和嚴格的能源限制。

通信測試設備

高分辨率與ENOB：14位高分辨率與10.5Bit的有效位數（ENOB），確保信號分析儀、頻譜儀的測量精度。

時序要求：并行接口的數據建立時間≥0.35ns、保持時間≥0.75ns，滿足實時數據處理對時序的嚴苛要求。

功率放大器監測

高線性度特性：準確捕捉PA輸出信號的失真情況，為線性化調整提供精準數據支撐。
