德州儀器BQ25630 （訂購料號：PQ25630YBGR）是一款高度集成的開關模式電池充電管理與電源路徑管理芯片，專為單節鋰離子/鋰聚合物電池應用設計，適用于智能手機、便攜式醫療設備、工業手持終端及移動電源等對充電速度、系統可靠性和空間布局要求嚴苛的場景。來自全球授權的德州儀器代理商、原廠貨源-深圳市中芯巨能電子有限公司為您提供BQ25630技術參數詳解、典型應用電路圖及現貨。

BQ25630技術參數詳解

核心架構與集成度

BQ25630采用同步降壓拓撲，支持高達5A的充電電流，開關頻率為1.5MHz，可在保持高效率的同時使用小型外部電感。器件內部集成了完整的功率路徑，包括：

輸入反向阻斷FET（RBFET, Q1）

高側與低側開關FET（HSFET/LSFET, Q2/Q3）

電池FET（BATFET, Q4）

此外，內置電流檢測電路與環路補償元件，顯著減少外部器件數量，簡化設計并提升可靠性。

NVDC電源路徑管理：系統與電池解耦

該芯片采用窄VDC（NVDC）電源路徑架構，將系統電壓（VSYS）調節至略高于電池電壓（VBAT），但不低于可編程最小系統電壓（典型值3.4V~4.5V）。這一設計帶來三大優勢：

電池完全耗盡或移除時，系統仍可由輸入源直接供電啟動；

當輸入功率不足以滿足系統負載時，電池自動補電（Supplement Mode），避免輸入源過載；

充電過程中，系統電壓穩定，不受電池電壓波動影響。

當輸入電流或電壓達到限值（IINDPM/VINDPM）時，控制器自動降低充電電流，優先保障系統運行。

全面的輸入源支持與USB-C集成

BQ25630集成了完整的USB Type-C控制器，支持：

CC1/CC2引腳檢測，實現正反插識別與連接確認；

Try.SNK和Try.SRC功能，支持雙角色電源（DRP）應用；

最大15W（5V/3A）輸入功率管理。

同時兼容BC1.2 D+/D-檢測，支持標準USB主機、充電端口及非標適配器。輸入電壓范圍為3.9V~18V（絕對最大26V），適用于5V USB及高壓適配器。

其**輸入電流優化器（ICO）**功能可自動掃描輸入源的最大功率點，在不觸發過載的前提下最大化輸入功率，提升充電效率。

充電管理與安全機制

充電過程全自動，無需MCU干預，分為四個階段：涓流、預充、恒流（CC）、恒壓（CV）。充電電流可編程（20mA步進），終止閾值支持30~1000mA（10mA步進）。支持JEITA溫度曲線配置，通過TS引腳監測電池溫度，分COOL、WARM等區域動態調整充電參數，確保高溫或低溫下的充電安全。

集成12位ADC用于實時監控電壓、電流與溫度。提供多重保護：

輸入/系統/電池過壓與過流保護

熱調節與熱關斷

充電安全計時器

低功耗與特殊模式

運輸模式：電池漏電流低至0.15μA，延長貨架期；

關斷模式：漏電0.1μA；

純電池模式：靜態電流1.5μA，適合待機應用。

支持USB OTG功能，反向輸出電壓3.84V~9.6V可調，最大輸出電流3.2A，滿足外設供電需求。

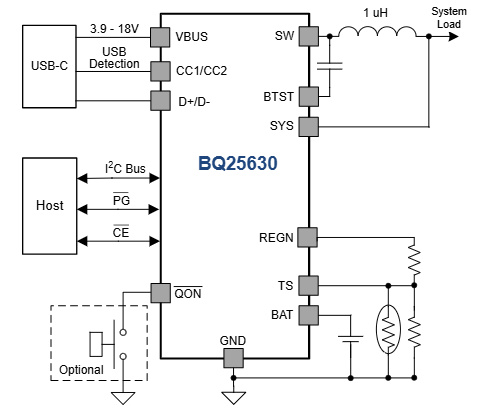

BQ25630典型應用電路圖
