AMC0380D （訂購料號：AMC0380D04DFXR ）是德州儀器一款高性能、電隔離的精密電壓放大器，專為高壓信號采集系統設計，適用于工業電機驅動、可再生能源逆變器、儲能系統（BESS）、電動汽車車載充電機（OBC）和直流快充樁等應用。德州儀器代理、原廠貨源-深圳市中芯巨能電子有限公司為您提供AMC0380D：技術參數詳解、引腳圖及典型應用電路圖。

核心架構與功能

AMC0380D采用電容隔離技術，在輸入（高側）與輸出（低側）之間構建可靠的電氣隔離屏障。其核心功能是將高壓輸入信號轉換為低壓差分輸出信號，同時保持信號完整性與系統安全性。

輸入級：集成8.3MΩ高阻抗輸入和精密電阻分壓器（衰減比典型值為200:1），支持直接連接高壓信號源，無需外部分壓電阻。輸入電壓范圍為±400V，適用于三相交流母線電壓檢測。

隔離柵：提供高達5000VRMS（1分鐘，UL 1577）增強隔離，峰值隔離電壓達7000VPK（符合DIN EN IEC 60747-17/VDE 0884-17標準），確保系統在故障或瞬態過壓下的安全運行。

輸出級：提供與輸入成比例的差分電壓輸出（典型增益1V/V），對地噪聲和接地環路不敏感，適合長距離傳輸至ADC或控制器。

精密性能指標

AMC0380D在全溫度范圍（–40°C至+125°C）和器件壽命內，提供優于1%的總體精度，關鍵直流參數如下：

失調誤差：最大±0.8mV，確保零輸入時輸出接近理想值。

失調漂移：最大±10μV/°C，減少溫度變化引起的偏移誤差。

增益（衰減）誤差：最大±0.25%，保證標定后系統的長期穩定性。

增益漂移：最大±40ppm/°C，顯著優于分立方案，適用于高精度計量應用。

非線性度：最大0.025% FSR，確保在整個輸入范圍內保持高線性度。

這些參數使得AMC0380D在電機相電流重建、直流母線電壓監控、電池堆棧電壓測量等場景中，能夠替代復雜的分立式隔離方案，提升系統可靠性。

抗干擾與系統魯棒性

高共模瞬態抗擾度（CMTI）：最小150V/ns，確保在快速開關的功率器件（如SiC/GaN MOSFET）環境下，隔離柵不產生誤碼或閂鎖。

低EMI設計：符合CISPR-11和CISPR-25輻射發射限值，減少對鄰近敏感電路的干擾，簡化EMC認證流程。

電源與封裝

雙電源供電：高側（VDD1）和低側（VDD2）電源范圍均為3.0V至5.5V，支持與3.3V或5V邏輯系統接口。

封裝：采用15引腳、0.65mm間距SSOP封裝，符合工業級溫度要求（–40°C至+125°C），適用于緊湊型PCB布局。

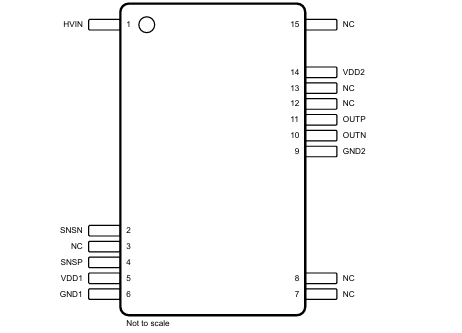

AMC0380D引腳圖

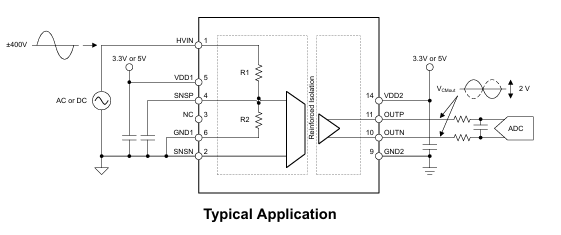

AMC0380D典型應用電路圖

在三相逆變器中，AMC0380D可用于直流母線電壓檢測。高壓端直接連接母線，輸出差分信號接入MCU的ADC。由于其差分輸出和高CMTI，即使在母線電壓快速波動時，也能提供穩定、低噪聲的反饋信號。

設計優勢

簡化BOM：集成分壓器消除外部分壓電阻，減少元件數量和PCB面積。

提升精度：工廠校準的衰減比和低溫漂特性，避免現場校準需求。

增強可靠性：單芯片方案減少焊接點和潛在故障點，優于分立隔離放大器組合。

快速上市：無需設計隔離電源或復雜濾波網絡，縮短開發周期。

總結

AMC0380D通過高度集成與精密設計，為高壓電壓測量提供了一種可靠、高精度的解決方案。其優異的直流精度、高隔離等級和強抗干擾能力，使其成為工業自動化、新能源和電動汽車等領域中，替代傳統光耦或分立隔離方案的理想選擇。對于追求高可靠性與高精度的系統設計工程師而言，AMC0380D顯著降低了系統復雜度，同時提升了整體性能。
