RAA2112334GP3#JA0 是瑞薩電子一款高度集成的同步降壓DC-DC轉換器，適用于需要寬輸入電壓、高效率和小尺寸電源設計的工業與嵌入式應用。該器件集成了高側與低側MOSFET，支持4.5V至24V輸入電壓范圍，可提供高達3A的持續輸出電流，采用緊湊的6引腳TSOT23封裝，非常適合空間受限的設計。瑞薩電子代理商-深圳市中芯巨能電子有限公司為您提供RAA2112334GP3#JA0 ：關鍵電氣特性、引腳圖、典型應用電路圖及現貨。

RAA2112334GP3#JA0 關鍵電氣特性：

集成功率級：內置85mΩ高側與45mΩ低側MOSFET，無需外部開關器件，減少BOM數量與PCB面積。

開關頻率：固定1.4MHz，可有效避開AM頻段干擾，同時支持使用小型陶瓷電感與電容，實現緊湊型濾波電路設計。

控制架構：采用電流模式恒定導通時間（COT）控制，具備快速瞬態響應和良好的負載調整率。內部補償簡化了環路設計，避免外部補償網絡調試的復雜性。

輕載效率優化：在輕載或待機狀態下自動切換至PFM模式，靜態電流低至400μA，顯著提升輕載效率，適用于電池供電或低功耗系統。

基準電壓：0.6V ±2% 精度基準，支持低電壓輸出（如0.6V及以上），滿足現代低功耗處理器、FPGA或ASIC的核電壓需求。

最小導通/關斷時間：66ns最小導通時間與250ns最小關斷時間，確保在高輸入電壓、低輸出電壓條件下仍能穩定工作，避免占空比極限導致的輸出電壓跌落。

軟啟動：內置1.2ms軟啟動功能，有效抑制啟動過程中的浪涌電流，保護輸入電源與輸出電容。

保護功能全面，提升系統可靠性：

輸入欠壓鎖定（UVLO）：防止輸入電壓過低時器件異常工作。

過溫保護（OTP）：結溫超過閾值時自動關斷，進入打嗝模式，避免熱失控。

輸出欠壓保護（OUVP）：檢測輸出電壓異常，觸發打嗝模式重啟，適用于短路或過載故障。

低側過流保護（LSOC）：通過檢測低側MOSFET的電流限制開關動作，防止過流損壞。

精確使能（EN）閾值：支持外部控制電源啟停，便于實現多電源時序管理。

封裝與熱設計：

采用6引腳TSOT23封裝（3mm × 3mm），尺寸緊湊，但熱性能受限。在高負載或高溫環境下，需通過PCB布局優化散熱，建議在器件下方鋪設大面積接地銅箔，并通過過孔連接至內層或底層散熱平面，以降低熱阻，確保結溫在安全范圍內。

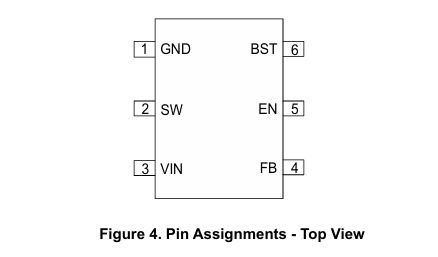

RAA2112334GP3#JA0 引腳圖：

RAA2112334GP3#JA0 典型應用電路圖：

RAA2112334GP3#JA0 典型應用：

適用于工業電源、嵌入式系統I/O供電、傳感器、成像與雷達模塊、醫療設備及射頻/音頻電路的局部電源。其寬輸入范圍和高集成度使其成為12V或24V工業總線供電系統的理想選擇。

RAA2112334GP3#JA0 設計建議：

輸出電容建議使用低ESR陶瓷電容，總?cè)葜蹈鶕?jù)負載瞬態需求確定。

電感值選擇需平衡效率與紋波，典型值為1.5μH至4.7μH。

反饋電阻分壓網絡應靠近FB引腳布局，避免噪聲干擾。
