MAX8520和MAX8521是Maxim Integrated（現為Analog Devices旗下）專為空間受限的光纖模塊設計的高集成度熱電制冷器（TEC）驅動器。這兩款器件采用雙同步降壓轉換器架構，提供精確的雙向電流控制，適用于需要高精度溫度穩定性的光通信、生物技術和測試設備。ADI代理、原廠貨源 - 中芯巨能為您提供MAX8520/MAX8521：技術參數詳解、引腳圖、典型應用電路圖及現貨供應。

架構與工作原理

MAX8520/MAX8521采用單電源供電，通過兩個同步buck轉換器以H橋方式驅動TEC。TEC連接在兩個降壓輸出節點之間，控制器通過調節兩路輸出的電壓差來控制TEC電流方向（加熱或冷卻）和大小。這種架構避免了傳統H橋驅動中的死區時間問題，確保在接近設定溫度點時實現平滑、無振蕩的控制，特別適用于設定點接近環境溫度的場景。

高集成度與小型化設計

兩款器件均集成片內功率MOSFET，顯著減少外部元件數量，降低BOM成本和PCB面積。MAX8521尤其注重小型化：

提供3mm × 3mm UCSP?（晶圓級封裝）和36焊球WLP封裝，適用于SFF/SFP等緊湊型光模塊。

典型應用電路面積僅0.31in2（約2cm2），滿足高密度布局需求。

MAX8520采用5mm × 5mm TQFN封裝，適合對高度要求不嚴苛的設計。

精確的電流與電壓控制

電流控制：由外部模擬控制信號（如DAC輸出或溫度誤差信號）直接設置TEC電流，實現閉環溫度調節。

電流限制：獨立可調的加熱和冷卻電流限制，精度達±5%，防止TEC過流損壞。

電壓限制：最大TEC電壓限制精度為±2%，保護TEC免受過壓應力。

電流監測：提供模擬輸出（ITEC）信號，實時監測TEC電流，便于系統診斷和反饋。

高性能開關與低噪聲設計

開關頻率：MAX8520最高支持1MHz；MAX8521可通過引腳選擇500kHz或1MHz，高頻率允許使用小型電感和陶瓷電容，減小外部元件尺寸。

紋波抵消技術：獨特的交錯式開關時序設計，有效抵消輸入電流紋波，降低輸入電源噪聲，減少對敏感射頻電路的干擾。

同步整流：提高整體效率，降低功耗和溫升。

關鍵性能參數

輸出電流：±1.5A連續輸出，支持雙向驅動。

電壓基準：內置1%精度的基準電壓源，確保控制環路穩定性。

工作溫度：支持工業級溫度范圍（-40°C至+85°C）。

電源電壓：單電源輸入，典型工作電壓范圍3.3V至5.5V。

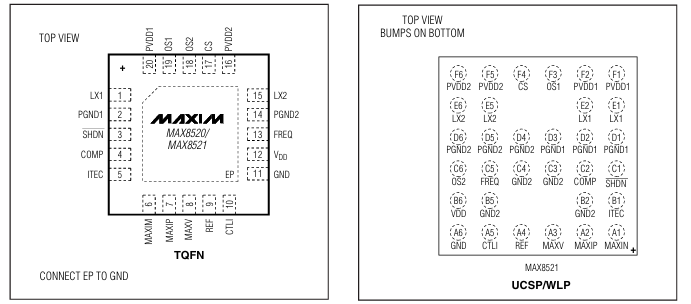

MAX8520/MAX8521 引腳圖

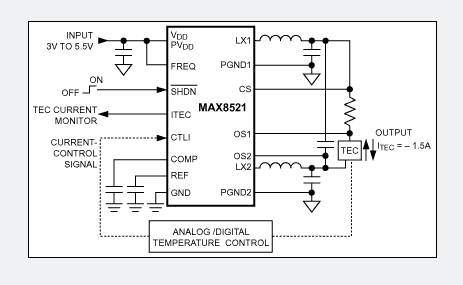

MAX8520/MAX8521 典型應用電路圖

典型應用

MAX8520/MAX8521廣泛應用于：

光纖光網絡設備：用于DFB激光器、EML模塊的溫度穩定。

SFF/SFP/QSFP模塊：在小型可插拔光模塊中實現緊湊型TEC控制。

光纖激光器模塊：確保激光波長穩定性。

生物技術設備：如PCR儀、微流控芯片的精確溫控。

自動測試設備（ATE）：為被測器件提供穩定熱環境。

設計優勢

簡化設計：集成FET和控制電路，減少外部元件。

高精度控制：獨立電流/電壓限制和直接電流控制，提升系統可靠性。

低噪聲：紋波抵消技術改善EMI性能。

快速響應：直接電流控制避免傳統電壓模式控制的延遲，提升動態性能。

無死區控制：在零電流附近實現平滑過渡，避免溫度振蕩。

MAX8520/MAX8521 訂購料號

MAX8521EWX+T

MAX8521ETP+

MAX8521ETP+T

MAX8521EBX

MAX8521EBX-T

MAX8520ETP+T

MAX8520ETP+

MAX8520ETP/GG8
