RC32614A 是瑞薩電子一款高性能 IEEE 1588 系統同步器，專為需要超低抖動、高精度時間同步的通信與網絡設備設計。瑞薩電子代理商-深圳市中芯巨能電子有限公司為您提供RC32614A ：技術參數詳解、原理圖及現貨供應。

RC32614A 技術參數詳解

核心功能與架構

RC32614A 集成 六個獨立定時通道，每個通道均可靈活配置，支持以下功能：

IEEE 1588 時鐘合成

SyncE 物理層頻率同步

抖動衰減

通用頻率轉換

其關鍵組件包括：

數控振蕩器（DCO）：輸出頻率范圍 0.5 Hz 至 1 GHz，頻率分辨率優于 1.11×10?1?，適用于高精度PTP時鐘生成。

數字鎖相環（DPLL）：鎖定范圍 0.5 Hz 至 1 GHz，符合 ITU-T G.8262 SyncE 標準，支持物理層頻率跟蹤。

超低相位噪聲模擬鎖相環（APLL）：通道抖動小于 88 fs RMS，確保輸出時鐘純凈度。

DCO 可由外部處理器運行的 PTP 時鐘恢復伺服軟件 控制，也可結合 SyncE 的物理層頻率信息，實現符合 ITU-T G.8273.2 標準的增強型時間同步，提升在網絡抖動或丟包情況下的時間保持性能。

精確相位與延遲管理

RC32614A 支持對 輸入-輸入、輸入-輸出、輸出-輸出 的相位偏差進行精確控制，分辨率達 1 ps。該功能可用于：

主動測量并補償 背板或電路板間的時鐘傳播延遲；

確保系統內多個 IEEE 1588 時間戳單元（TSU） 之間的時間與相位對齊，最小化時間誤差。

此能力對于多板系統（如高端路由器、交換機）中的確定性延遲同步至關重要。

多協議時鐘輸出與PHY同步

器件輸出的超低抖動時鐘可直接驅動多種高速接口，包括：

高達 112 Gbps PAM-4 PHY

CPRI/OBSAI

SONET/SDH

PDH

IEEE 1588 TSU

支持將任意 DCO 輸出與 DPLL 或其他 DCO 在 頻率和相位上保持一致，便于構建多路同步時鐘源。

PWM 接口與ToD傳輸

集成 PWM 編碼/解碼功能，可用于：

發送和接收 嵌入式幀脈沖（frame pulse）和同步脈沖（sync pulse）

傳輸 每日時間（Time of Day, ToD） 信息

實現主從設備間的輔助同步信號通信

所有輸入/輸出均可配置為 PWM 模式，簡化系統級時間信號接口設計。

時鐘源與接口配置

本地振蕩器支持：

基模晶體或晶體振蕩器（XO）：25 MHz 至 54 MHz

可選 XO_DPLL 輸入：支持 1 MHz 至 150 MHz 的 TCXO 或 OCXO，適用于高穩定性應用（如基站、核心網設備）

處理器接口：

支持 1 MHz I2C 或 50 MHz SPI，便于與主控MCU/FPGA通信，實現寄存器配置與狀態監控。

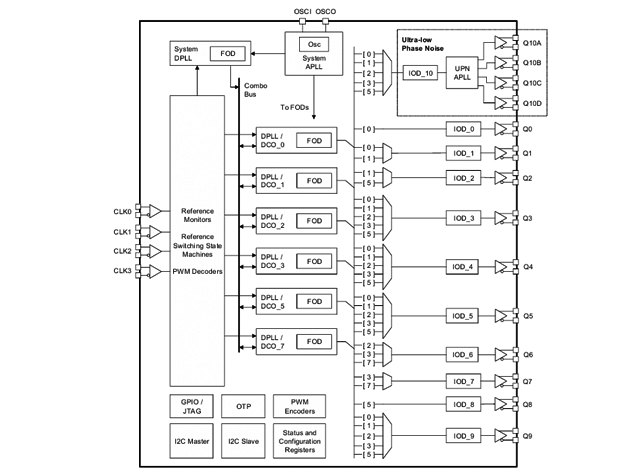

RC32614A 原理圖

RC32614A 典型應用場景

RC32614A 適用于：

400G/800G 交換機與路由器：為PAM-4 SerDes提供低抖動參考時鐘

光傳輸網絡（OTN）：實現多節點頻率與相位同步

SyncE 設備：作為同步以太網時鐘源

電信邊界時鐘（T-BC）與時間從屬時鐘（T-TSC）：滿足 ITU-T G.8273.2 標準的高精度時間傳遞需求

RC32614A 訂購料號

RC32614A000GBB#BC0

RC32614A000GBB#HC0
