德州儀器BQ27Z758 （訂購料號：BQ27Z758YAHR）是一款高度集成的單芯鋰離子/鋰聚合物電池電量監測計（Fuel Gauge）與保護解決方案，基于專利的Impedance Track?技術，提供高精度電量預測、全面的安全保護和低功耗運行，適用于智能手機、便攜醫療設備、TWS耳機及工業手持終端等對電池管理要求嚴苛的應用。來自全球授權的德州儀器代理商、原廠貨源-深圳市中芯巨能電子有限公司為您提供BQ27Z758技術參數詳解、典型應用電路圖及現貨。

BQ27Z758技術參數詳解

核心架構與集成特性

BQ27Z758集成了一個閃存可編程的定制精簡指令集CPU（BQBMP RISC），支持客戶定制化算法與參數配置，實現靈活的系統適配。其核心功能模塊包括：

高精度模擬測量前端

400kHz I2C通信接口

高側FET驅動器

SHA-256身份認證引擎

低功耗運行模式管理單元

該器件通過I2C接口與主機MCU通信，支持標準命令集讀取電池參數，并可進行固件更新與配置調整。

高精度電量監測：Impedance Track?技術

BQ27Z758采用TI專利的Impedance Track?算法，實時跟蹤電池內阻變化，結合電壓、電流、溫度及歷史充放電數據，精確估算剩余容量（SOC）和健康狀態（SOH）。相比傳統庫侖積分法，該技術顯著提升在老化、溫度變化和不同負載條件下的預測精度。

其內置電池放電模擬曲線建模功能，可預測不同負載下的續航時間，并自動補償電池老化、溫度效應及額定容量衰減帶來的影響，確保長期使用中的電量顯示準確性。

多通道高精度ADC測量

器件集成兩個16位獨立ADC：

庫侖計數ADC：支持低至1mΩ的電流檢測電阻，實現高精度電流采樣，動態范圍寬，適用于微安級待機電流到安培級工作電流的測量。

電壓ADC：用于測量電池電壓及外部/內部溫度傳感器電壓，支持NTC熱敏電阻輸入，實現多點溫度監控。

此外，提供電池開爾文檢測差動模擬輸出引腳，可連接外部保護IC或系統監控電路，提升電壓采樣精度，避免PCB走線壓降影響。

全面的硬件級保護機制

BQ27Z758提供基于硬件的可編程保護功能，響應速度快，可靠性高，支持：

過壓/欠壓保護（OVP/UVP）

充電過流（OCC）與放電過流（OCD）

放電短路保護（SCD）

基于固件的過熱保護（OT）

保護閾值與延遲可通過I2C配置，滿足不同電池規格需求。集成的高側FET驅動器可直接控制充電與放電MOSFET，支持高側或低側電流檢測拓?fù)洹?/p>

特別地，支持零伏充電（ZVCHG）功能，即使電池電壓降至0V，仍可啟動充電，兼容帶有次級保護器的電池組設計，提升系統魯棒性。

低功耗模式與能效優化

針對便攜設備長待機需求，BQ27Z758提供多種低功耗模式：

SLEEP模式：20μA

SHIP模式：10μA

SHELF模式：5μA

SHUTDOWN模式：僅0.2μA

在運輸或長期存儲場景下，可極大延長電池貨架期。

安全認證與封裝

集成SHA-256身份認證引擎，支持安全挑戰-響應協議，防止非授權電池組接入，提升系統安全性。器件支持低至2.0V的電壓運行，適應寬范圍電池狀態。

采用15焊球NanoFree? DSBGA封裝（1.93mm × 2.07mm），超小尺寸適合空間受限的電池包設計。

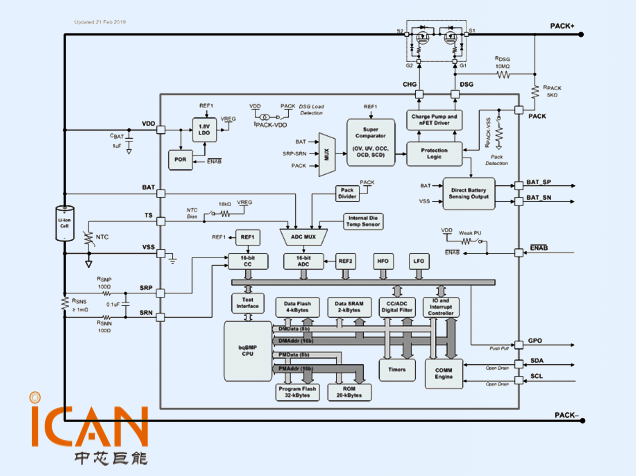

BQ27Z758典型應用電路圖
